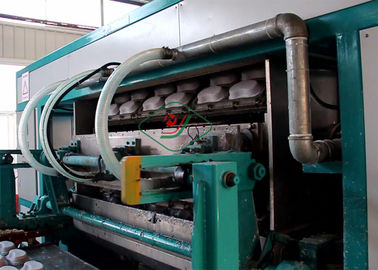

8-stanowiskowa obrotowa maszyna do formowania pulpy / linia produkcyjna wytłaczanek na jajka
Opisy:
Jest to w pełni zautomatyzowana linia produkcyjna wytłaczanek na jajka, o wysokim stopniu automatyzacji i oszczędności pracy.
Ten typ linii produkcyjnej składa się z systemu hydropulpera, maszyny formującej typu obrotowego, wielowarstwowej linii suszącej oraz wyposażenia pomocniczego.
Głównie stosowany do produktów o prostej konstrukcji, ale produkowanych w dużych ilościach, takich jak wytłaczanki na jajka, tacki na owoce, pudełka na jajka, uchwyty na kubki i jednorazowe produkty medyczne itp.
Surowcem jest makulatura, kartony, zużyty papier, książki, czasopisma itp.
Międzynarodowe markowe części sterowania elektrycznego, części sterowania pneumatycznego FESTO & SMC.
Specyfikacje:
|
Typ modelu
|
ER3000-B
|
ER4000-B
|
ER5000-B
|
ER6000-B
|
|
Wydajność
|
3000 szt./godz.
|
4000 szt./godz.
|
5000 szt./godz.
|
6000 szt./godz.
|
|
Wymagania dotyczące warsztatu
|
400m2
|
500m2
|
600m2
|
700m2
|
|
Zużycie energii elektrycznej
|
~115 kW
(170 kW zainstalowane)
|
~150 kW
(240 kW zainstalowane)
|
~190 kW
(290 kW zainstalowane)
|
~210 kW
(350 kW zainstalowane)
|
|
Zużycie materiału
|
180~210 kg/h
|
250~280 kg/h
|
320~350 kg/h
|
360~400 kg/h
|
|
Zużycie wody
|
600~800 kg/h
|
800~1000 kg/h
|
1000~1200 kg/h
|
1200~1400 kg/h
|
|
Zużycie paliwa
(jeden element do wyboru)
|
Gaz ziemny
|
55~65m3/h
|
70~80m3/h
|
85~95m3/h
|
100~110m3/h
|
|
LPG
|
19~22m3/h
|
25~29m3/h
|
31~35m3/h
|
36~40m3/h
|
|
Olej napędowy
|
45~55 kg/h
|
62~70 kg/h
|
78~85 kg/h
|
90~98 kg/h
|
|
Olej opałowy
|
46~56m3/h
|
63~72 kg/h
|
79~87 kg/h
|
92~100 kg/h
|
|
Para wodna
|
1,0~1,2 tony/h
|
1,3~1,5 tony/h
|
1,6~1,8 tony/h
|
1,8~2,0 tony/h
|
|
Drewno
|
190~220 kg/h
|
250~290 kg/h
|
310~350 kg/h
|
360~400 kg/h
|
|
Węgiel
|
130~150 kg/h
|
160~190 kg/h
|
200~220 kg/h
|
240~270 kg/h
|
|
Wymagania dotyczące pracowników
|
4~5 osób
|
4~5 osób
|
4~5 osób
|
5~6 osób
|
|
Wymagania dotyczące kontenera do wysyłki
|
6 x 40HQ
|
7 x 40HQ
|
8 x 40HQ
|
9 x 40HQ
|
|
Maszyna formująca
|
Typ obrotowy z 8 płytami. Każda na 3 szt./czas
|
Typ obrotowy z 8 płytami. Każda na 4 szt./czas
|
Typ obrotowy z 8 płytami. Każda na 5 szt./czas
|
Typ obrotowy z 8 płytami. Każda na 6 szt./czas
|
|
Linia produkcyjna susząca
|
20m x 2,2m x 4m
6-warstwowa
|
22m x 2,6m x 4m
6-warstwowa
|
22m x 3,0m x 4m
6-warstwowa
|
22m x 3,4m x 4m
6-warstwowa
|
|
Uwagi:
1. Wydajność obliczona na podstawie wytłaczanki na 30 jajek (rozmiar 300x300mm, waga 65g~70g).
2. Rozmiar warsztatu jest tylko orientacyjny i może być dostosowany do rzeczywistego rozmiaru zakładu klienta.
|
Zdjęcie wielowarstwowej suszarni:
Jak działa linia produkcyjna:
| System pulperowy |
Przekształca makulaturę, takie jak kartony, zużyte gazety, w pulpę o określonej konsystencji. Główne wyposażenie: hydropulper, zbiorniki na pulpę, zbiornik na wodę, pompa do pulpy, pompa wodna, mieszadło itp. |
| System formowania |
Po dostosowaniu konsystencji pulpy, pulpa trafia do maszyny formującej. Za pomocą podciśnienia i sprężonego powietrza, produkty są formowane na formach. |
| System suszenia |
Po uformowaniu, formy transferowe przesuwają się do przodu i automatycznie umieszczają się na suszarce. Można wybrać gaz ziemny / LPG / olej napędowy / olej opałowy / parę wodną / drewno / węgiel do podgrzewania mokrych produktów. |
| System układania i pakowania |
Po wysuszeniu produkty trafiają do pakowania. Zlicza się liczbę wysuszonych produktów, rozdziela je i układa. |
Linki na YOUTUBE:
4000 szt./h z 6-warstwową suszarnią: https://www.youtube.com/watch?v=85eeIP8xCEY&t=3s
6000 szt./h z 6-warstwową suszarnią: https://www.youtube.com/watch?v=YIeLPQnwO4M
3000 szt./h z jednowarstwową suszarnią: https://www.youtube.com/watch?v=CX9NgjBZ0Nk
4000 szt./h z jednowarstwową suszarnią: https://www.youtube.com/watch?v=JCu3xNpnCsM
6000 szt./h z jednowarstwową suszarnią: https://www.youtube.com/watch?v=9XpyL-ggwi4
Więcej filmów można znaleźć, wyszukując "Guangzhou Nanya Pulp Molding Equipment Company" na YOUTUBE i subskrybując nas.
Zastosowania:
- Wytłaczanki na jajka / pudełko na 6 jajek / pudełko na 10 jajek / pudełko na 12 jajek;
- Tacki na owoce / tacki na kubki / kubki do sadzonek / kubki rolnicze / kopyta do butów;
- Wewnętrzne opakowania przemysłowe, np. do telewizorów, wentylatorów, baterii, klimatyzatorów i innych urządzeń elektrycznych
- Jednorazowe produkty medyczne, takie jak baseny, podkłady medyczne, baseny moczowe...
Poniżej przedstawiono jeden z rodzajów tac medycznych wykonanych przez naszą maszynę; poprzez zmianę form maszyna może produkować różne produkty.
Przewagi konkurencyjne:
Bogate doświadczenie: Założona w 1994 roku, NANYA jest najwcześniejszym producentem formowania pulpy w Chinach;
Gwarancja technologii: Połączona z wysoką i nową technologią z instytucją rządową i Uniwersytetem Technologicznym w Południowych Chinach, z ponad 30 pracownikami R&D;
Doświadczenie w produkcji form: NANYA oferuje najszerszą gamę zarówno typów urządzeń/maszyn, jak i rozmiarów płyt/narzędzi, a także kompleksowe formy;
Szeroki rynek: NANYA posiada ponad 60% krajowego popytu, eksportuje już do ponad 50 krajów i regionów;
Silne zespoły: Doskonały zespół inżynierów, sprzedaży i obsługi posprzedażnej zapewnia najlepszą obsługę, gwarantując długoterminową satysfakcję naszych klientów.
Warunki handlowe:
| Warunki płatności |
30% zaliczki przed produkcją; 70% płatności salda przed dostawą. |
| Warunki dostawy |
FOB Guangzhou, Chiny. (Dostępne są również CNF i CIF). |
| Czas dostawy |
100~120 dni |
| Opakowanie |
Standardowe opakowanie eksportowe |
| Gwarancja |
12 miesięcy |
| Instalacja |
Dostępna jest usługa inżynierska za granicą |
| Ważność oferty |
90 dni od daty oferty |
| Obsługa posprzedażna |
Wyślemy bezpłatnie kilka części zamiennych do prasy gorącej. Dostarczymy instrukcję obsługi, rysunki, schemat procesu dla wszystkich maszyn. Po instalacji poinstruujemy pracowników kupującego w zakresie obsługi i konserwacji. |
